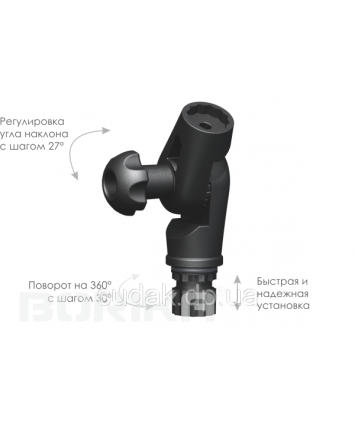

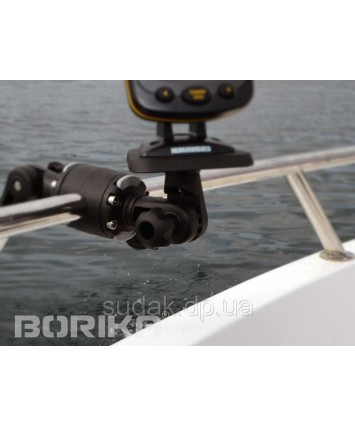

Поворотно-наклонный узел заменяет переходник Af221 и дает возможность выполнить поворот устройства FASTen™, установленного в замок.

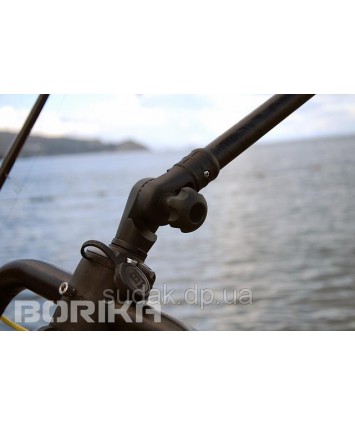

Так же, при использовании поворотно-наклонного узла совместно с Tt или удлинителем Ex325, возможно создать более сложные конструкции.
1 Инструкция по замене переходника Af221 на поворотно-наклонный узел FASTen™
1 Выкрутите винт в основании переходника Af221.
2 Снимите переходник, гайку и винт с устройства FASTen™
3 Установите эластичную прокладку между устройством и поворотно-наклонным устройством.
4 Переставьте устройство на поворотно-наклонный узел.
5 Вложите гайку в паз, как показано на схеме.
6 Закрутите винт через устройство FASTen™ в гайку на поворотно-наклонном механизме до упора.
7 Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами углом. Совместите шлицы и затяните ручку.
!!!ВНИМАНИЕ: Используйте только те винты, которые идут в комплекте.
!!!ВНИМАНИЕ: Для более точных настроек угла наклона используйте шайбы Dp230. Схема по использованию находится внутри их упаковки.
2 Инструкция по установке монтажной площадки с внутренними шлицами на поворотно-наклонный узел FASTen™
1 Установите эластичную прокладку между площадкой Mi218 и поворотно-наклонным устройством.
2 Установите площадку Mi218 на поворотно-наклонный узел.
3 Вложите гайку в паз, как показано на схеме.
4 Закрутите винт через площадку Mi218 в гайку на поворотно-наклонном механизме, до упора.
5 Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами углом. Совместите шлицы и затяните ручку.
!!!ВНИМАНИЕ: Используйте только те винты, которые идут в комплекте.
3 Инструкция по использованию замка
1 Снимите пробку и нажмите «UNLOCK», чтобы открыть замок.
2 Установите переходник аксессуара в гнездо замка под нужным углом.
3 Плотно прижмите и нажмите «LOCK» для фиксации устройства.
